Hướng dẫn đầy đủ của bạn về các bộ phận và sơ đồ caliper Vernier

Bạn thường thấy một caliper Vernier trong phòng thí nghiệm khoa học. Bạn sử dụng nó để đo các đối tượng nhỏ. Mỗi phần của một calliper vernier có một công việc đặc biệt. Bạn có thể phát hiện ra các hàm bên ngoài, bên trong hàm và đầu dò độ sâu trên mọi người gọi vernier. Thang đo chính và quy mô Vernier giúp bạn đọc các phép đo. Khung và thanh trượt cho phép bạn di chuyển hàm. Khi bạn biết các bộ phận caliper Vernier này, bạn sẽ nhận được kết quả tốt hơn.

Mẹo: Luôn kiểm tra từng phần của người gọi vernier trước khi bạn bắt đầu đo. Điều này giúp bạn tránh lỗi. Một vernier calliper sạch sẽ và làm việc cho bạn kết quả tốt nhất. Bạn nên thực hành bằng cách sử dụng một calliper vernier thường xuyên.

Key Takeaways

• Một caliper Vernier có thể đo bên ngoài, bên trong và kích thước độ sâu. Nó chính xác hơn nhiều so với một người cai trị thông thường.

• Bạn nên biết từng phần: tỷ lệ chính, tỷ lệ vernier, hàm bên ngoài, hàm bên trong, đầu dò độ sâu, khung và thanh trượt. Điều này giúp bạn đo đúng cách và cảm thấy chắc chắn về kết quả của bạn.

• Để đọc các phép đo, hãy sử dụng thang đo chính và tìm dòng phù hợp trên thang điểm Vernier. Điều này cung cấp cho bạn kết quả rất chính xác.

• Giữ cho caliper Vernier của bạn sạch sẽ và đặt nó đi an toàn. Thực hành sử dụng nó thường xuyên để tránh sai lầm và đo lường tốt hơn trong việc đo lường.

• Các calipers Vernier rất hữu ích trong nhiều lĩnh vực như khoa học, kỹ thuật và làm mọi thứ. Chúng được sử dụng để kiểm tra kích thước rất cẩn thận.

Caliper Vernier là gì

Một caliper Vernier là một công cụ để đo lường mọi thứ rất cẩn thận. Bạn có thể sử dụng nó để kiểm tra thời gian, rộng, dày hoặc sâu là một cái gì đó. Nó chính xác hơn nhiều so với một người cai trị thông thường. Pierre Vernier, người đến từ Pháp, đã tạo ra quy mô Vernier vào năm 1631. Ông đã viết về công cụ này trong cuốn sách của mình. Công cụ mới này cho phép bạn thấy những khác biệt nhỏ mà một người cai trị bình thường bỏ lỡ. Caliper Vernier có hai thang đo. Một là thang đo chính, và cái kia là thang đo vernier trượt. Thiết lập này cho phép bạn đo gần 0,02 mm. Điều đó tốt hơn khoảng 50 lần so với một người cai trị bình thường.

Bạn có biết không?
Ý tưởng của Pierre Vernier đã thay đổi cách mọi người đo lường mọi thứ. Công cụ của anh ấy đã giúp mọi người có được kết quả rất chính xác. Đó là lý do tại sao công cụ được đặt theo tên của anh ấy.

Làm thế nào để calipers Vernier hoạt động?

Bạn sử dụng một caliper vernier bằng cách đặt đối tượng giữa hàm của nó hoặc trên đầu dò độ sâu của nó. Thang đo chính cho bạn thấy phần đầu tiên của phép đo. Các slide quy mô Vernier và giúp bạn tìm thấy vị trí chính xác giữa hai điểm. Các dòng trên thang điểm Vernier khác một chút so với thang đo chính. Khi bạn xếp hàng các thang đo, bạn tìm kiếm các đường phù hợp. Điều này cho bạn thấy phép đo chính xác. Số nhỏ nhất bạn có thể đọc được gọi là số lượng ít nhất. Bạn tìm thấy nó bằng cách lấy đi một bộ phận quy mô Vernier từ một bộ phận quy mô chính.

Đây là một cách đơn giản để đọc calipers:

1. Nhìn vào thang đo chính và ghi ra số tổng số cuối cùng trước số 0 trên thang điểm Vernier.

2. Tìm dòng trên thang điểm Vernier phù hợp nhất với một dòng trên thang đo chính.

3. Thêm hai số này lại với nhau.
   Đây được gọi là đọc calipers Vernier. Nó giúp bạn không phạm sai lầm và cung cấp cho bạn một câu trả lời rất chính xác. Nếu bạn muốn giỏi đọc một caliper Vernier, bạn nên thực hành điều này thường xuyên.

Calipers Vernier được sử dụng để làm gì?

Bạn có thể tìm thấy calipers Vernier ở nhiều nơi. Chúng giúp bạn đo kích thước bên ngoài, kích thước bên trong và độ sâu. Bạn có thể sử dụng chúng trong các phòng thí nghiệm khoa học, hội thảo và nhà máy. Mọi người sử dụng calipers Vernier để kiểm tra các bộ phận máy, đo mức độ dày và đảm bảo mọi thứ có kích thước phù hợp.

Bạn cũng có thể sử dụng một caliper vernier trong các phòng thí nghiệm để đo chiều rộng của các quả bóng, độ dày của dây hoặc một lỗ sâu đến mức nào. Nếu bạn muốn học cách sử dụng caliper Vernier, hãy bắt đầu bằng cách biết các bộ phận và thực hành trên những thứ khác nhau. Kỹ năng này giúp bạn trong nhiều công việc và làm cho bạn chắc chắn về các phép đo của bạn.

Các bộ phận caliper Vernier

Bạn có thể nhanh chóng xác định tất cả các bộ phận caliper Vernier nếu bạn biết những gì cần tìm. Mỗi phần có một công việc đặc biệt. Khi bạn hiểu những điều này, bạn có thể sử dụng vernier calliper của mình với sự tự tin.

Tổng quan về sơ đồ được dán nhãn

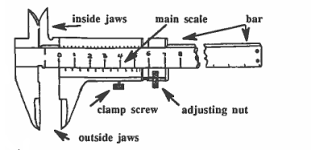

Dưới đây là một sơ đồ đơn giản hiển thị các phần chính của một calliper vernier.

Lưu ý: Đây là một bản phác thảo đơn giản hóa. Callipers Vernier thực tế có thể trông hơi khác nhau.

Bảng tham chiếu nhanh của các bộ phận caliper Vernier

Mẹo:
Sử dụng bảng này khi bạn cần kiểm tra hoặc đặt tên cho bất kỳ phần nào của caliper. Nó giúp bạn tìm thấy phần phù hợp nhanh chóng.

Quy mô chính

Bạn tìm thấy thang đo chính dọc theo thân máy của vernier calliper. Nó trông giống như một người cai trị và cho thấy phép đo chính tính bằng milimet hoặc inch. Hầu hết các thang đo chính sử dụng thép không gỉ. Kim loại này kéo dài một thời gian dài và không bị rỉ sét. Nó giữ cho thang đo chính xác ngay cả sau nhiều lần sử dụng. Một số thang đo chính sử dụng nhôm vì nó nhẹ và dễ xử lý. Cả hai kim loại cho phép bạn thấy các dòng khắc mịn để đọc rõ ràng. Thang đo chính cung cấp cho bạn phần đầu tiên của phép đo của bạn.

Quy mô Vernier

Thang đo Vernier nằm trên thanh trượt. Nó trượt trên thang đo chính. Thang đo này có dấu hiệu đặc biệt. Những dấu hiệu này có một chút khác biệt so với quy mô chính. Khi bạn di chuyển thanh trượt, bạn tìm kiếm dòng trên thang điểm Vernier phù hợp với một dòng trên thang đo chính. Trận đấu này cho bạn thấy phần phụ vượt ra ngoài việc đọc quy mô chính. Thang đo Vernier cho phép bạn đo lường sự khác biệt rất nhỏ. Hầu hết các calliper Vernier có số lượng ít nhất là 0,02 mm. Điều này có nghĩa là bạn có thể đọc các phép đo nhỏ tới 0,02 mm. Thiết kế sử dụng 10 phân chia Vernier trên 9 phân chia quy mô chính, vì vậy mỗi bộ phận Vernier nhỏ hơn một chút. Thiết lập này cho phép bạn nhận được kết quả rất chính xác.

Hàm bên ngoài

Bạn thấy các hàm bên ngoài ở dưới cùng của người gọi vernier. Những hàm này là cặp lớn hơn. Bạn sử dụng chúng để đo kích thước bên ngoài của các đối tượng. Đặt đối tượng giữa các hàm bên ngoài và đóng chúng nhẹ nhàng. Bạn có thể đo những thứ như que, tấm hoặc đường kính ngoài của đường ống. Hàm bên ngoài kẹp vật thể từ cả hai bên. Họ cung cấp cho bạn một phép đo bên ngoài chính xác. Luôn luôn kiểm tra xem hàm có sạch không trước khi bạn sử dụng chúng.

• Bên ngoài hàm đo kích thước bên ngoài.

• Chúng phù hợp xung quanh đối tượng.

• Sử dụng chúng cho độ dày, chiều rộng hoặc đường kính ngoài.

Bên trong hàm

Các hàm bên trong ngồi trên đỉnh của vernier calliper. Chúng nhỏ hơn hàm bên ngoài. Bạn sử dụng hàm bên trong để đo kích thước bên trong của các lỗ hoặc khe. Đặt hàm bên trong vào lỗ mở và mở rộng chúng cho đến khi chúng chạm vào cả hai bên. Các hàm bên trong đo đường kính bên trong hoặc chiều rộng. Hình dạng của chúng cho phép chúng phù hợp với không gian nhỏ. Chúng hoạt động tốt nhất để đo bên trong các đường ống, ống hoặc lỗ hổng. Độ chính xác phụ thuộc vào kỹ năng của bạn và chất lượng của calliper. Với việc sử dụng cẩn thận, bạn có thể nhận được dung sai gần với +0.0005 inch.

• Bên trong hàm đo kích thước bên trong.

• Họ mở rộng bên trong đối tượng.

• Sử dụng chúng cho đường kính bên trong hoặc chiều rộng khe.

Đầu dò độ sâu

Bạn tìm thấy đầu dò độ sâu ở cuối của vernier calliper. Nó trông giống như một thanh mỏng. Bạn sử dụng đầu dò độ sâu để đo mức độ sâu hoặc lỗ hổng. Đặt chân đế của calliper trên bề mặt. Trượt đầu dò độ sâu xuống lỗ cho đến khi nó chạm vào đáy. Hãy chắc chắn rằng đầu dò giữ thẳng cho kết quả tốt nhất. Đầu dò độ sâu hoạt động tốt để đo độ sâu của các lỗ, khe hoặc các bước. Một số giới hạn tồn tại. Hình dạng, kích thước của đầu dò và cách bạn sử dụng nó có thể ảnh hưởng đến độ chính xác. Luôn luôn kiểm tra đầu dò cho uốn cong hoặc bụi bẩn trước khi bạn sử dụng nó.

Khung

Khung là thân chính của người gọi vernier. Nó giữ tất cả các phần khác với nhau. Khung giữ cho các vảy và hàm theo hàng. Hầu hết các khung sử dụng thép không gỉ. Kim loại này làm cho khung hình mạnh mẽ và giữ cho nó không bị uốn cong. Một số khung sử dụng nhôm cho trọng lượng nhẹ hơn. Một khung tốt giúp bạn có được các phép đo chính xác và lặp lại. Nó cũng bảo vệ các bộ phận chuyển động khỏi thiệt hại.

Trượt

Các thanh trượt di chuyển dọc theo thang đo chính. Nó giữ quy mô Vernier, bên trong hàm và hàm bên ngoài. Bạn sử dụng thanh trượt để mở hoặc đóng hàm và đặt phép đo. Các thanh trượt phải di chuyển trơn tru để đọc chính xác. Bụi bẩn hoặc bụi có thể làm cho thanh trượt dính. Làm sạch nó bằng một miếng vải mềm và một ít dầu nếu cần. Không sử dụng quá nhiều dầu, vì nó có thể thu hút nhiều bụi hơn. Luôn lưu trữ vernier calliper của bạn ở một nơi khô ráo. Xử lý thanh trượt nhẹ nhàng để giữ cho nó hoạt động tốt.

• Làm sạch thanh trượt trước khi sử dụng.

• Di chuyển nó trơn tru để có kết quả tốt nhất.

• Lưu trữ calliper một cách an toàn để bảo vệ thanh trượt.

Lưu ý:
Biết tất cả các bộ phận caliper Vernier giúp bạn đo nhanh hơn và chính xác hơn. Sử dụng bảng tham chiếu nhanh để kiểm tra tên và công việc của từng bộ phận. Thực hành sử dụng mỗi phần để có được tốt hơn trong việc đo lường.

Phần kết luận

Nếu bạn biết tất cả các phần của một người gọi Vernier , bạn có thể đo lường mọi thứ rất cẩn thận. Bạn sử dụng nó để kiểm tra bên ngoài, bên trong và kích thước độ sâu trong nhiều công việc. Khi bạn học cách sử dụng tốt một calliper vernier, bạn sẽ nhận được kết quả tốt và cảm thấy chắc chắn về bản thân.

• Bạn trở nên tốt hơn trong việc đo lường bằng cách luyện tập với Vernier Calliper rất nhiều.

• Bạn có thể dừng các lỗi như hàm không xếp hàng hoặc bắt đầu sai điểm.

• Bạn trở nên tốt hơn bằng cách sử dụng trợ giúp như hướng dẫn, video và công cụ kiểm tra.

Sử dụng calliper vernier thường giúp bạn tìm thấy lỗi và sửa chúng. Bạn học cách đọc các thang đo tốt hơn và sử dụng công cụ đúng cách.

Khi bạn biết những điều cơ bản của Vernier Calliper, bạn sẽ có được các kỹ năng đo lường mạnh mẽ. Điều này giúp bạn làm việc cẩn thận hơn và cảm thấy chắc chắn hơn về công việc của bạn.

Câu hỏi thường gặp

Làm thế nào để bạn đọc một caliper vernier?

Đầu tiên bạn đọc thang đo chính. Sau đó, bạn kiểm tra thang điểm Vernier cho dòng khớp. Thêm cả hai bài đọc cùng nhau. Điều này cung cấp cho bạn các phép đo cuối cùng. Thực hành giúp bạn nhanh hơn và chính xác hơn.

Số lượng ít nhất của một caliper Vernier là gì?

Số lượng ít nhất cho thấy giá trị nhỏ nhất bạn có thể đo lường. Hầu hết các caliper Vernier có số lượng ít nhất là 0,02 mm. Bạn tìm thấy nó bằng cách trừ một bộ phận Vernier từ một bộ phận quy mô chính.

Làm thế nào để bạn chăm sóc cho caliper vernier của bạn?

• Lau sạch sau mỗi lần sử dụng.

• Lưu trữ nó trong một hộp khô.

• Tránh bỏ nó.

• Kiểm tra bụi hoặc rỉ sét.

• Dầu thanh trượt nhẹ nếu cảm thấy dính.

Những vật liệu nào được sử dụng để làm calipers Vernier?

Bạn thường thấy thép không gỉ trong hầu hết các calip. Một số mô hình kỹ thuật số sử dụng nhựa.
