Bạn cần kìm kẹp vòng kích thước bao nhiêu cho vòng kẹp bên trong và bên ngoài?

Việc sử dụng công cụ vòng khóa không chính xác sẽ gây ra sự cố ngay lập tức khi vận hành. Nó cũng đưa những mối nguy hiểm nghiêm trọng về an toàn trực tiếp vào không gian làm việc của bạn. Thợ cơ khí thường xuyên gặp phải các vòng giữ bị hỏng hoặc các chốt bay nguy hiểm. Bạn thậm chí có thể làm cong vĩnh viễn các đầu kìm mỏng manh của mình trong quá trình bảo trì định kỳ. Việc chỉ lựa chọn giữa mô hình bên trong hoặc bên ngoài không bao giờ là đủ để đạt được kết quả chuyên nghiệp. Bạn phải cẩn thận khớp đường kính đầu dụng cụ với các lỗ vấu chính xác của dây buộc. Hơn nữa, bạn cần có dung tích hàm thích hợp cho trục hoặc lỗ vỏ cụ thể. Sự trượt giá xảy ra ngay lập tức khi các kích thước quan trọng này không được căn chỉnh chính xác.

Hướng dẫn này cung cấp một khuôn khổ rõ ràng để lựa chọn công cụ chính xác. Chúng tôi giúp bạn đánh giá, đưa vào danh sách rút gọn và lựa chọn chính xác thiết bị cần thiết để đạt được thành công. Bạn sẽ khám phá các chiến lược định cỡ mạnh mẽ được thiết kế riêng cho các ứng dụng công nghiệp, ô tô và cơ khí có yêu cầu cao. Căn chỉnh công cụ phù hợp sẽ ngăn ngừa các lỗi cơ học không mong muốn trong các nhiệm vụ lắp ráp nặng. Việc nắm vững các sắc thái kích thước này cuối cùng sẽ giúp tiết kiệm vô số thời gian sản xuất bị trì hoãn.

Key Takeaways

• Kích thước đầu là quan trọng: Số liệu quan trọng nhất trong việc xác định kích thước kìm vòng tròn là đường kính đầu (thường nằm trong khoảng từ 0,038' đến 0,115'), đường kính này phải vừa khít với các lỗ vấu của vòng kẹp.

• Các vấn đề về công suất: Cả kìm vòng trong và kìm vòng ngoài đều được đánh giá theo đường kính lỗ khoan hoặc trục mà chúng có thể sử dụng một cách an toàn (ví dụ: 3/8' đến 2').

• Tránh những cạm bẫy phổ biến: Kìm có đầu có thể hoán đổi cho nhau mang lại tính linh hoạt nhưng thường thiếu độ cứng cần thiết cho các vòng kẹp chịu tải nặng, độ căng cao, làm tăng nguy cơ lệch dụng cụ.

• Lựa chọn góc: Các đầu góc 45 độ và 90 độ là cần thiết cho các khoảng trống bị cản trở trong đó các đầu thẳng không thể duy trì sự gắn kết an toàn 90 độ với vòng.

Khung đánh giá: Các số liệu cốt lõi của kích thước kìm vòng tròn

Việc lựa chọn chính xác kích thước kìm vòng tròn bao gồm việc đo lường chính xác và hiểu biết về đòn bẩy cơ học. Các nhà sản xuất phân loại các công cụ này chủ yếu theo dung tích lỗ khoan và trục của chúng. Công suất này quy định đường kính tối đa và tối thiểu mà chúng có thể xử lý một cách an toàn. Bạn sẽ tìm thấy các công cụ bên ngoài được xếp hạng cho các đường kính trục đặc cụ thể. Các công cụ bên trong tương ứng với các kích thước lỗ khoan riêng biệt của vỏ. Bỏ qua những ranh giới này, bạn có nguy cơ bị hỏng dụng cụ ngay lập tức hoặc hư hỏng dây buộc.

Ma trận đường kính đầu tạo thành một trụ cột đánh giá quan trọng khác trong quá trình lựa chọn của bạn. Bạn phải luôn đo các lỗ vấu của vòng khóa mục tiêu. Các tiêu chuẩn công nghiệp tiêu chuẩn quy định kích thước đầu cụ thể cho các kích thước vòng cụ thể. Các điểm chuẩn phổ biến bao gồm 0,9mm (0,038"), 1,2mm (0,047") và 1,8mm (0,070"). Nếu bạn lắp một đầu có kích thước nhỏ, vòng chắc chắn sẽ bị xoắn dưới áp lực. Một đầu có kích thước quá lớn sẽ không thể gắn dây buộc đúng cách.

Các dụng cụ chuyên nghiệp có hình dáng đầu được thiết kế kỹ thuật cao và độ côn có chủ ý. Các lựa chọn thay thế giá rẻ thường có các chốt hình trụ thẳng và nhẵn. Các công cụ cao cấp sử dụng phần côn ngược nhẹ trên đầu kim loại. Côn đảo ngược này hoạt động như một cơ chế an toàn quan trọng trong quá trình vận hành. Nó buộc vòng giữ chặt vào thân hàm. Độ căng của lò xo thực sự làm tăng độ ổn định tổng thể của tay cầm. Dây buộc không thể dễ dàng trượt ra khi thực hiện các tác vụ nén hoặc giãn nở nặng.

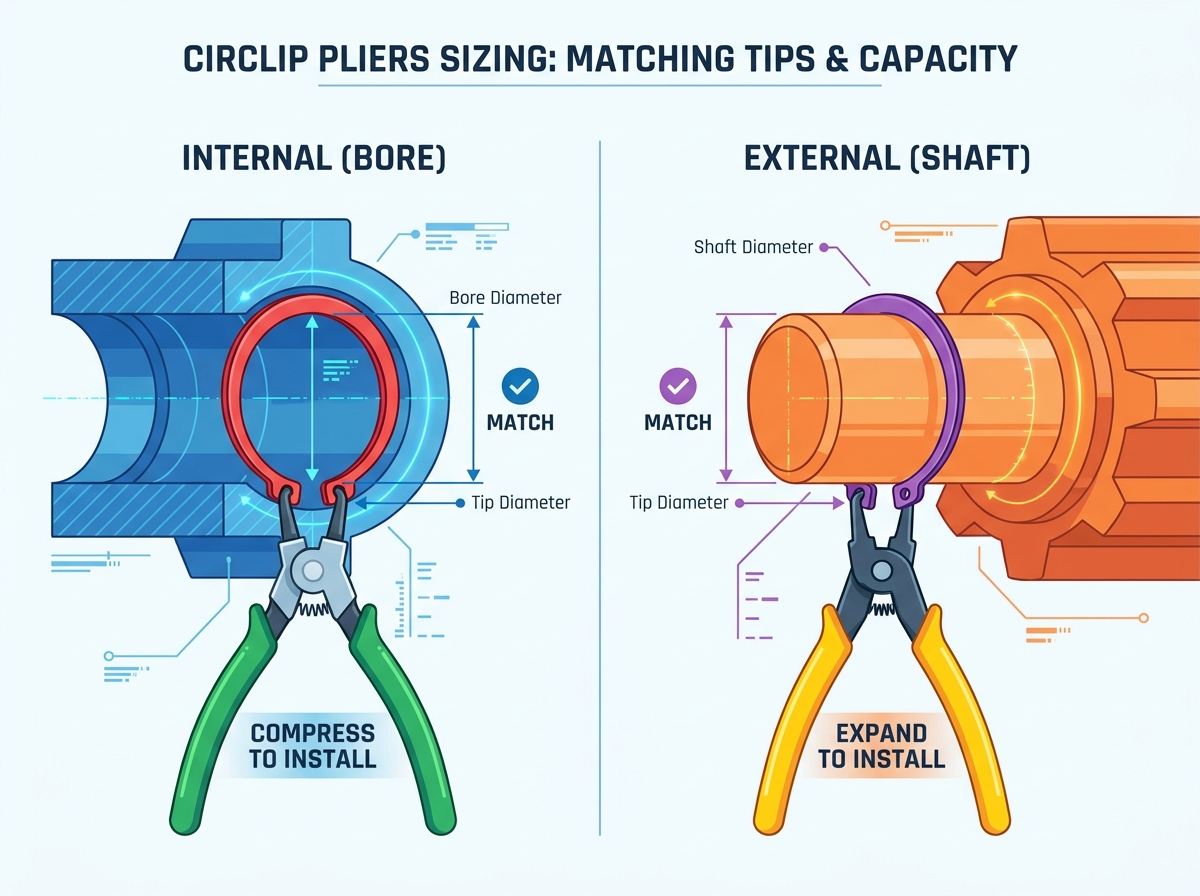

Yêu cầu về kích thước cho Kìm kẹp vòng bên trong

Làm việc bên trong một khu nhà chật hẹp đặt ra những thách thức về mặt cơ học và hình ảnh độc đáo. Vấn đề kinh doanh chính của bạn liên quan đến việc nén các vòng giữ một cách an toàn bên trong các lỗ xi ​​lanh sâu. Bạn phải thực hiện hành động này mà không làm hỏng bức tường khoan bên trong. Hơn nữa, bạn không thể mất kiểm soát độ căng của lò xo. chuyên dụng Kìm kẹp vòng trong đáp ứng hoàn hảo các tiêu chí thành công chính xác này. Chúng nén vào bên trong một cách liền mạch khi bạn bóp tay cầm lại với nhau.

Bạn phải định cỡ dụng cụ của mình trực tiếp theo đường kính lỗ khoan cụ thể mà bạn đang bảo dưỡng. Các nhà sản xuất công cụ chia năng lực nội bộ thành các nhóm hoạt động riêng biệt và được xác định rõ ràng. Các mẫu máy hạng nhẹ thường có kích thước lỗ khoan từ 8mm đến 13mm. Các công cụ tầm trung thường xuyên xử lý các kích thước từ 12 mm đến 25 mm trong các ứng dụng ô tô. Các nhiệm vụ công nghiệp nặng đòi hỏi các công cụ mạnh mẽ có phạm vi từ 19mm đến 60mm. Việc chọn một công cụ từ khung công suất sai sẽ đảm bảo đòn bẩy cơ học cực kỳ kém.

Rủi ro triển khai tăng lên đáng kể khi người vận hành đánh giá sai các khía cạnh quan trọng này. Hãy tưởng tượng việc sử dụng một công cụ có kích thước nhỏ trên một vòng truyền động bên trong lớn. Lực căng của lò xo bên trong dễ dàng lấn át các hàm kìm yếu, kích thước nhỏ. Các đầu có thể chồng lên nhau dưới áp lực tay cực lớn. Trong trường hợp xấu nhất, các đầu nhọn sẽ bung ra hoàn toàn và rơi vào máy. Chúng tôi đặc biệt khuyên bạn nên nâng cấp một loại kích thước nếu bạn vận hành gần công suất định mức tối đa của dụng cụ.

Yêu cầu về kích thước cho Kìm kẹp vòng ngoài

Các ốc vít bên ngoài yêu cầu một cách tiếp cận cơ học và hình học vật lý hoàn toàn khác. Bạn phải mở rộng các vòng này một cách cẩn thận trên một trục hình trụ đặc. Tiêu chí thành công cơ bản là tránh được sự biến dạng vĩnh viễn của kim loại. Việc mở rộng quá mức một chiếc kẹp sẽ phá hủy hoàn toàn độ đàn hồi và khả năng giữ cố định bẩm sinh của nó. Một vòng bị biến dạng sẽ không bao giờ nằm ​​chắc chắn bên trong rãnh giữ được gia công của nó. Định cỡ công cụ phù hợp sẽ giảm thiểu lỗi vận hành tốn kém và nguy hiểm này.

Kìm kẹp vòng ngoài chất lượng phù hợp chính xác với đường kính trục cụ thể. Tương tự như các mô hình nội bộ, chúng tuân theo các khung công suất bên ngoài riêng biệt. Các thiết bị điện tử nhỏ thường yêu cầu phạm vi từ 3 mm đến 10 mm. Sửa chữa ô tô thường yêu cầu khả năng làm việc chắc chắn từ 10 mm đến 25 mm. Trục máy móc hạng nặng đòi hỏi khả năng mở rộng mạnh mẽ từ 19mm đến 60mm. Việc sử dụng một dụng cụ quá lớn trên một trục nhỏ sẽ dẫn đến việc xử lý vụng về và có khả năng gây trầy xước các bộ phận.

Các công cụ bên ngoài cấp chuyên nghiệp kết hợp các cơ chế dừng mở rộng quá mức chuyên dụng. Người vận hành dễ dàng kéo dãn các kẹp vượt quá giới hạn đàn hồi của chúng trong quá trình lắp đặt lắp ráp tốc độ nhanh. Vít dừng có thể điều chỉnh loại bỏ hoàn toàn lỗi rất phổ biến này của con người. Bạn hiệu chỉnh vít định vị để dừng chuyển động của hàm ở một chiều rộng tối đa cụ thể. Về mặt vật lý, chúng ngăn không cho tay cầm mở thêm nữa. Tính năng tuyệt vời này đảm bảo mọi lắp đặt đều duy trì hoàn hảo độ căng lò xo tại nhà máy của vòng.

Danh mục giải pháp: Kìm đầu cố định và Kìm có thể hoán đổi cho nhau

Các thợ máy liên tục tranh luận giữa việc mua các công cụ chuyên dụng hay bộ dụng cụ có tính linh hoạt cao. Mỗi danh mục giải quyết các vấn đề vận hành riêng biệt trong phân xưởng. Chúng ta hãy xem xét cách tiếp cận linh hoạt so với cách tiếp cận độ tin cậy thuần túy. Việc đánh giá các tùy chọn này đòi hỏi phải hiểu các yêu cầu về mô-men xoắn và nhịp độ hoạt động hàng ngày của bạn.

Kìm đa năng hoặc có thể hoán đổi cho nhau ưu tiên tiện ích tối ưu và hiệu quả lưu trữ. Chúng có các đầu có thể tháo rời ở nhiều góc độ khác nhau và đường kính cụ thể. Những bộ dụng cụ này tỏ ra có hiệu quả về mặt chi phí cao đối với những công việc bảo trì thường xuyên với khối lượng thấp, không thể đoán trước. Lợi ích bảo trì cơ sở không thể đoán trước được từ việc có nhiều tùy chọn hình học gần đó. Tuy nhiên, chúng mang lại những rủi ro đáng kể về cấu trúc và cơ học. Các đầu có thể tháo rời vẫn rất dễ bị uốn cong dưới mô-men xoắn cao. Đôi khi chúng bị gãy khi sử dụng các ốc vít có độ căng cao, chịu tải nặng. Các vấn đề về căn chỉnh thường xuyên phát triển theo thời gian do cơ cấu khóa bị mòn.

Kìm có đầu cố định thể hiện phương pháp tiếp cận có độ tin cậy cao nhất dành cho các kỹ thuật viên chuyên nghiệp. Các nhà sản xuất rèn chúng thành một mảnh thép cacbon cao liên tục. Chúng thể hiện hoạt động cơ học bằng không trong các hoạt động phức tạp hoặc nặng. Chúng truyền lực kẹp tối đa một cách an toàn trực tiếp vào dây buộc. Hạn chế chính liên quan đến chi phí mua sắm ban đầu cao hơn cho hộp công cụ của bạn. Bạn phải mua các bộ chuyên dụng để đáp ứng các kích cỡ, góc độ và công suất khác nhau.

Chúng tôi đặc biệt khuyên dùng các mẹo cố định dành cho môi trường sản xuất đòi hỏi khắt khe. Bảo trì thiết bị nặng và phục hồi hộp số ô tô đòi hỏi độ cứng tối đa tuyệt đối. Chỉ sử dụng các bộ có thể hoán đổi cho nhau cho các ứng dụng nhẹ, không thường xuyên. Chúng phục vụ khá tốt trong môi trường DIY hoặc bộ công cụ khẩn cấp bên đường.

Bảng so sánh hình học công cụ

Rủi ro thực hiện: Góc nhọn và hạn chế về khoảng trống

Việc truy cập dây buộc thường quyết định việc lựa chọn công cụ của bạn cũng giống như kích thước. Đầu thẳng vẫn là tiêu chuẩn không thể tranh cãi cho tất cả các ứng dụng truy cập trực tiếp. Chúng mang lại khả năng truyền lực cao nhất có thể từ tay bạn lên võ đài. Tay của bạn thẳng hàng hoàn toàn song song với trục chính hoặc lỗ khoan. Bất cứ khi nào có thể, chúng tôi thực sự khuyên bạn nên sử dụng một công cụ có đầu thẳng trước tiên.

Khoảng trống bị cản trở đòi hỏi hình học và cách tiếp cận công cụ hoàn toàn khác nhau. Các lỗ xi ​​lanh sâu thường chặn hoàn toàn lối vào thẳng. Trục truyền động ô tô lõm có những rào cản hậu cần tương tự, gây khó chịu. Trong những trường hợp hạn chế này, bạn phải chỉ định các đầu góc 45 độ hoặc 90 độ. Chúng cho phép bạn duy trì sự gắn kết chỗ ngồi 90 độ an toàn với chính chiếc nhẫn. Góc ngồi thích hợp sẽ giúp dây buộc không bị trượt bất ngờ khi chịu tải.

Bạn phải thừa nhận một cảnh báo kích thước quan trọng liên quan đến cấu hình góc cạnh. Việc uốn cong đầu thép vốn đã tạo ra một lực tăng ứng suất nghiêm trọng vào kim loại. Các đầu có góc chịu ứng suất cao hơn rất nhiều ở chỗ uốn cong trong quá trình nén chắc chắn. Ở đây, bạn nên chọn kích thước kìm nặng hơn một chút để tránh bị gãy.

Hãy làm theo các phương pháp hay nhất tuần tự sau để sử dụng các công cụ có góc cạnh một cách an toàn:

1. Xác minh độ sâu chính xác của khe hở cơ học bị cản trở bằng đầu dò.

2. Chọn một công cụ 45 độ nếu tồn tại một phần đường chéo trong vỏ.

3. Hãy chọn dụng cụ 90 độ phù hợp với yêu cầu tiếp cận vuông góc sâu bên trong các lỗ khoan.

4. Nâng cấp mức công suất của dụng cụ lên một bậc để bù đắp ứng suất uốn nặng.

5. Áp dụng lực tay từ từ để chủ động theo dõi xem có bất kỳ độ lệch nguy hiểm nào của đầu không.

Logic danh sách rút gọn: Xây dựng bộ kìm bấm vòng của bạn

Xây dựng một bộ công cụ hiệu quả đòi hỏi phải lập kế hoạch chiến lược và đánh giá số liệu cụ thể. Bắt đầu bằng cách xác định phạm vi hoạt động hàng ngày chính xác của cơ sở của bạn. Kiểm tra kích thước trục và lỗ khoan phổ biến nhất mà bạn gặp thường xuyên. Ghi lại đường kính lỗ vấu trên các ốc vít cơ khí được thay thế thường xuyên nhất của bạn. Dữ liệu đơn giản này tạo thành nền tảng vững chắc cho logic mua hàng của bạn.

Trước tiên, chúng tôi thực sự khuyên bạn nên lắp ráp một bộ dụng cụ khả thi tối thiểu đáng tin cậy. Hãy mua ngay bộ đầu cố định bốn mảnh hoặc tám mảnh tiêu chuẩn. Đảm bảo bộ đã chọn này bao gồm các kích thước tầm trung quan trọng nhất. Tìm các đầu có đường kính ngoài từ 0,038" đến 0,070". Bộ sản phẩm của bạn phải bao gồm cả cấu hình hình học thẳng và 90 độ. Đương nhiên, bạn cần cả loại hoạt động bên trong và bên ngoài. Thiết lập cơ bản này dễ dàng xử lý khoảng 80% các tác vụ cơ học thông thường.

Việc bổ sung hạng nặng trở nên thực sự cần thiết cho các ứng dụng công nghiệp và nông nghiệp quy mô lớn. Dụng cụ bóp tay tiêu chuẩn trở nên nguy hiểm trên các vòng vượt quá hai inch (50 mm). Mua kìm vặn chuyên dụng để xử lý các bộ phận lớn, có độ căng cao này. Cơ cấu chốt khóa các hàm một cách an toàn ở các giai đoạn giãn nở hoặc nén khác nhau. Chúng quản lý lực căng lớn của lò xo một cách an toàn trong khi bạn điều khiển dây buộc vào vị trí.

Cuối cùng, thực thi xác minh tài liệu nghiêm ngặt trong quá trình đưa vào danh sách rút gọn của bạn. Không bao giờ chấp nhận kết cấu kim loại có tem giá rẻ cho các ứng dụng chuyên nghiệp. Đảm bảo các công cụ trong danh sách rút gọn của bạn chỉ định các đầu thép được tôi cứng, rèn nguội. Rèn nguội giúp sắp xếp cấu trúc hạt của kim loại một cách đẹp mắt để có độ bền vượt trội hơn rất nhiều. Việc làm cứng giúp các đầu không bị tròn sau khi sử dụng nhiều lần trong công nghiệp nặng.

Phần kết luận

Việc điều chỉnh kích thước dụng cụ chính xác sẽ vĩnh viễn ngăn ngừa các bộ phận bị hư hỏng và tai nạn nguy hiểm tại nơi làm việc. Bạn phải căn chỉnh nghiêm ngặt đường kính đầu với lỗ vấu mỏng manh của vòng. Đồng thời, khớp chính xác dung tích hàm với trục bên dưới hoặc kích thước lỗ khoan. Bỏ qua một trong hai số liệu quan trọng thì lỗi cơ học vẫn không thể tránh khỏi trong quá trình lắp ráp lại.

Chúng tôi kêu gọi tất cả các chuyên gia ưu tiên loại kìm có đầu cố định, vừa vặn chính xác cho các hoạt động hàng ngày. Hãy coi những dụng cụ này như những dụng cụ chính xác đã được hiệu chỉnh thay vì những dụng cụ kẹp thông thường. Chúng đảm bảo hiệu quả tối đa và sự an toàn tuyệt đối trong quá trình bảo trì phức tạp, nặng nhọc.

Xem lại thông số kỹ thuật thiết bị hiện tại của bạn ngay lập tức để xác định những thiếu sót rõ ràng về khả năng. Đo các ốc vít cơ sở phổ biến nhất của bạn bằng thước cặp kỹ thuật số đáng tin cậy. Duyệt qua tuyển tập các bộ kìm chuyên nghiệp được tuyển chọn để nâng cấp bộ công cụ của bạn ngay hôm nay một cách an toàn.

Câu hỏi thường gặp

Hỏi: Làm cách nào để đo kích thước kìm vòng tròn phù hợp nếu tôi không biết thông số kỹ thuật?

Đáp: Sử dụng thước cặp kỹ thuật số để đo đường kính của các lỗ trên vòng khóa một cách cẩn thận. Điều này chỉ ra kích thước đầu cần thiết của bạn. Tiếp theo, đo đường kính chính xác của trục hoặc lỗ khoan. Phép đo này xác định khung dung tích hàm cần thiết cho dụng cụ của bạn.

Hỏi: Tôi có thể sử dụng kìm bên trong cho vòng kẹp bên ngoài không?

A: Không. Kìm bên trong nén để đóng; kìm bên ngoài nén để mở. Sử dụng sai loại về mặt cơ học là không thể có được chỗ ngồi phù hợp. Cố gắng ép nó sẽ gây ra mối nguy hiểm nghiêm trọng về an toàn do vòng trượt bất ngờ bị trượt.

Hỏi: Tại sao đầu kìm có vòng khóa của tôi tiếp tục bị uốn cong?

Trả lời: Điều này thường cho thấy bạn đang sử dụng kìm cỡ nhỏ để tạo độ căng cao cho vòng. Nó cũng thường xuyên xảy ra khi sử dụng các đầu tip rẻ tiền, không cứng có thể thay thế được trong các ứng dụng công nghiệp nặng. Luôn nâng cấp lên các dụng cụ có đầu cố định, cứng dành cho các vòng cứng.

Hỏi: Kìm bấm vòng hệ mét và hệ đo lường Anh có thể hoán đổi cho nhau được không?

A: Nói chung là có. Cơ chế cơ bản vẫn giống hệt nhau trên các hệ thống đo lường. Với điều kiện là đường kính đầu vừa khít chính xác với các lỗ vấu mà không bị tác động quá mức, dụng cụ sẽ hoạt động hoàn hảo bất kể chỉ định đo ban đầu của nó là gì.
